HZW帶限位閘位計

產品介紹：

閘位計與限位開關一體式，只需一個安裝點，使用方便。

傳感器部分（編碼器）

閘門開度傳感器是針對閘門測量的特點，采用光電式或接觸式等編碼器，在內部配以精密的變速機構制造而成。其輸出信號有并行格雷碼、串行RS485、4-20mA標準模擬量以及SSI同步串行信號等多種方式供用戶選擇。該傳感器安裝方便，適應性強，穩定可靠，集檢測與A/D轉換為一體，具有斷電記憶跟蹤功能。適合對各類閘門（平板門、弧形門、人字門、門機、橋機等）的起吊高度進行測量。因本控制器具有結構簡單、安裝方便、穩定可靠、控制點可按需要任意設定等優點被廣泛用于水利、電力、機械、化工、紡織、食品及科研、氣象等的自動控制。

編碼器特性：

1、 HGD65535光電***編碼器（專利號：ZL 2010 2 0521497.9）

編碼特性：***編碼，每周1024組編碼，連續64周（即1024*64）

工作電壓：DC12-24V

外型尺寸：主體直徑60，長64

使用環境溫度：-20℃～+75℃（不結露）
     保存環境溫度：-25℃～+80℃

消耗電流：≤70mA（輸出信號、供電電壓不同，影響功耗）

防護等級：IP64

輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

     2、HJZ8192接觸式編碼器

編碼特性：每周128組編碼，連續64周（即128*64）

工作電壓：不大于DC30V

外型尺寸：見下圖

使用環境溫度：-20℃～+75℃（不結露）
保存環境溫度：-25℃～+80℃

消耗電流：≤40mA（譯碼電路回路決定）

防護等級：IP64

輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

3、JX8192機械編碼器

編碼特性：每周32組編碼，連續256周（即32*256）

工作電壓：DC12V

外型尺寸：見下圖

使用環境溫度：-20℃～+75℃（不結露）
保存環境溫度：-25℃～+80℃

消耗電流：≤40mA

防護等級：IP64

     輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

4、12*12磁電編碼器

編碼特性：***編碼，4096*4096

工作電壓：DC12-24V

外型尺寸：下圖

使用環境溫度：-20℃～+75℃（不結露）
     保存環境溫度：-25℃～+80℃

     消耗電流：12V電源29毫安；24V電源16毫安。輸出接口和供電電壓不同影響該參數

防護等級：IP65

輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

主令部分：技術參數

1、蝸輪蝸桿減速比：15：1；30：1；64：1；100：1；128：1等

2、上下限控制精度：±3cm

3、行程開關工作電壓：220V

4、行程開關工作電流：3A

5、行程開關常開常閉觸點可任意選擇

安裝使用及注意事項：

1、蝸輪蝸桿減速比為64：1和以下，底板安裝面至被測件中心軸的高度87.4mm，蝸輪蝸桿減速比為128：1和以上，底板安裝面至被測件中

心軸的高度55mm，

2、在安裝預留平臺上打4-M5的孔，孔深20 mm，孔距為：110mmX135mm;

3、在被測件上打3-M5的螺紋孔，以被測件中心軸為圓心、?45為直徑，120°均勻分布，用于固定法蘭

4、需4根主令行程開關輸出線，線徑不小于0.5mm2;

6、請輕拿輕放，安裝時嚴禁敲擊和摔打碰撞;

7、配線請在斷電狀態下進行;

8、編碼器的信號線請與高壓線、動力線分開走線，不宜繞在一起或同一管道傳輸，也不宜在配線盤附近使用，以防干擾。

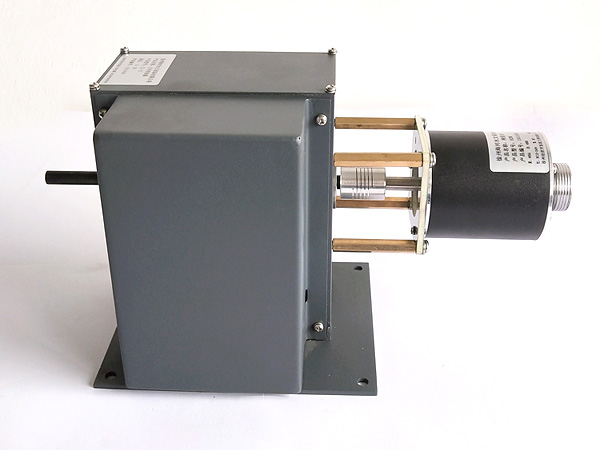

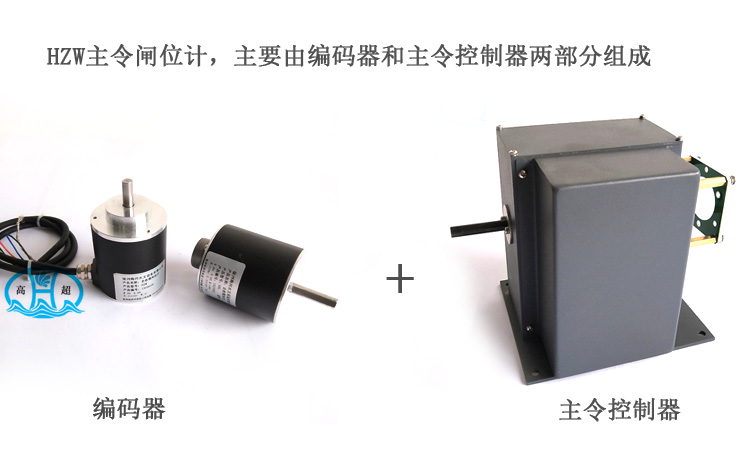

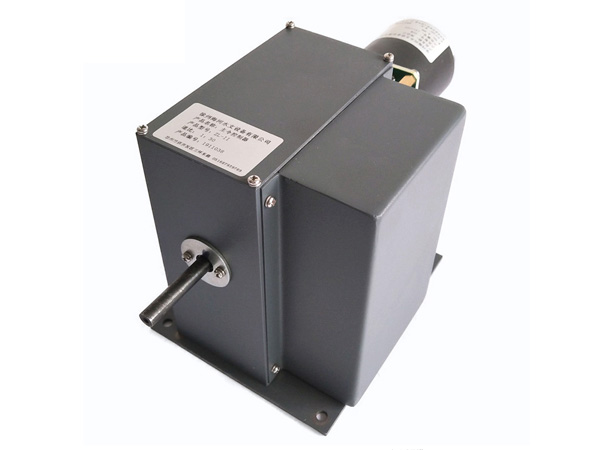

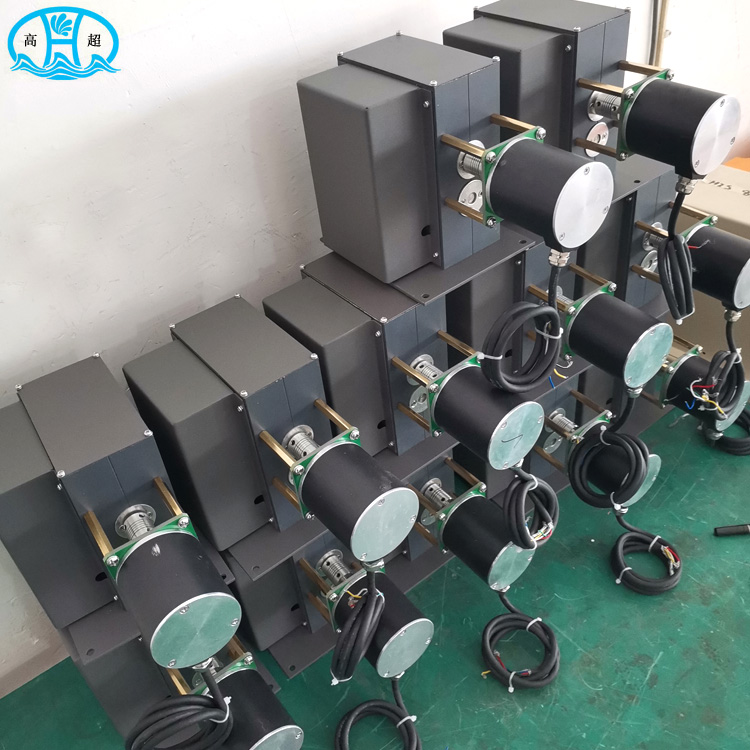

產品實物圖

實物安裝圖

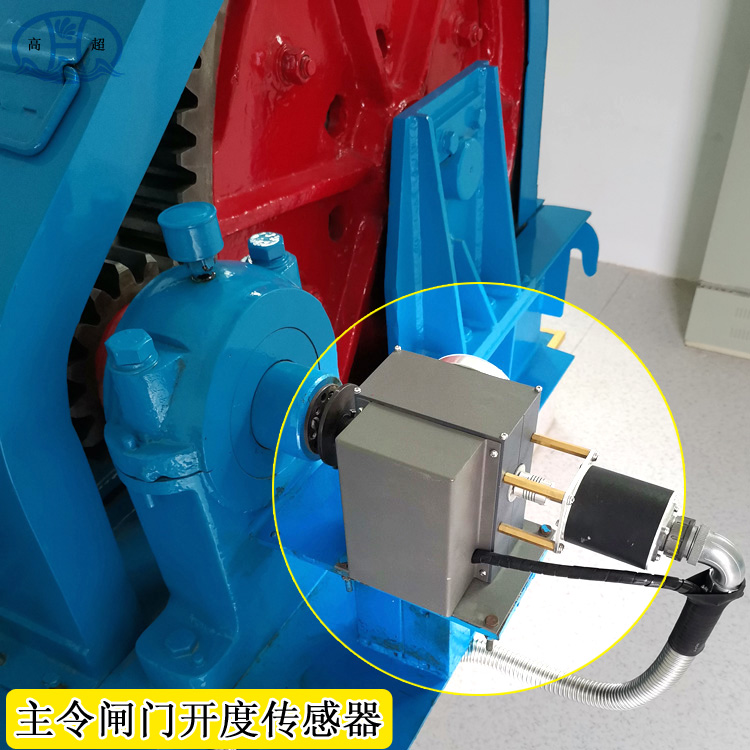

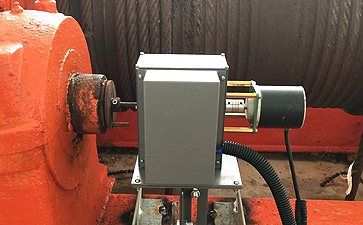

與卷揚啟閉機安裝

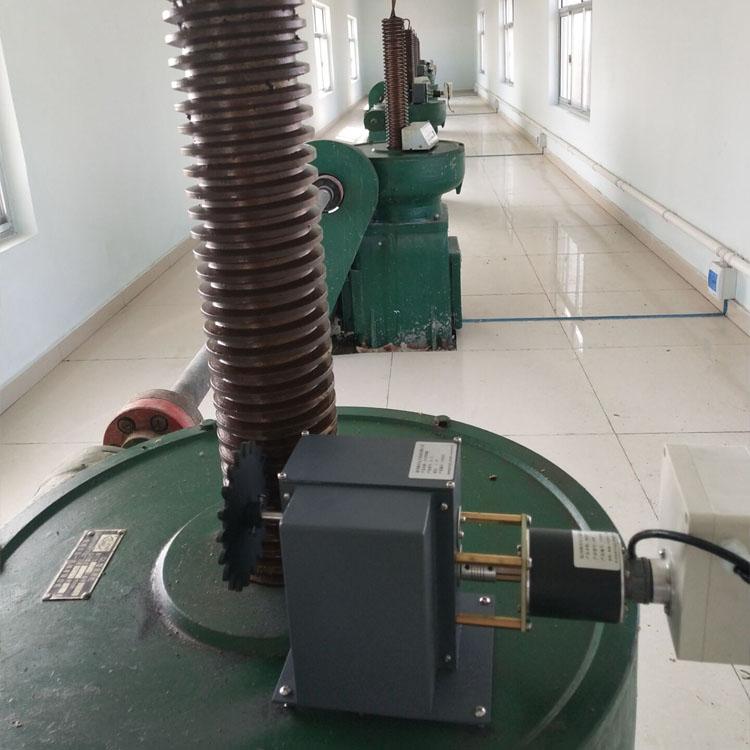

與螺桿啟閉機安裝
